RCBO Type A untuk EV Charger

RCBO Type A adalah perangkat proteksi yang menggabungkan fungsi MCB dan RCD dalam satu unit. Pada instalasi EV Charger, RCBO melindungi kabel dan pengguna dari beban lebih, korsleting, serta kebocoran arus listrik.

Kenapa EV Charger Sebaiknya Menggunakan Type A?

EV Charger menggunakan rangkaian elektronik yang dapat menghasilkan bentuk arus bocor yang berbeda dibandingkan peralatan rumah tangga biasa.

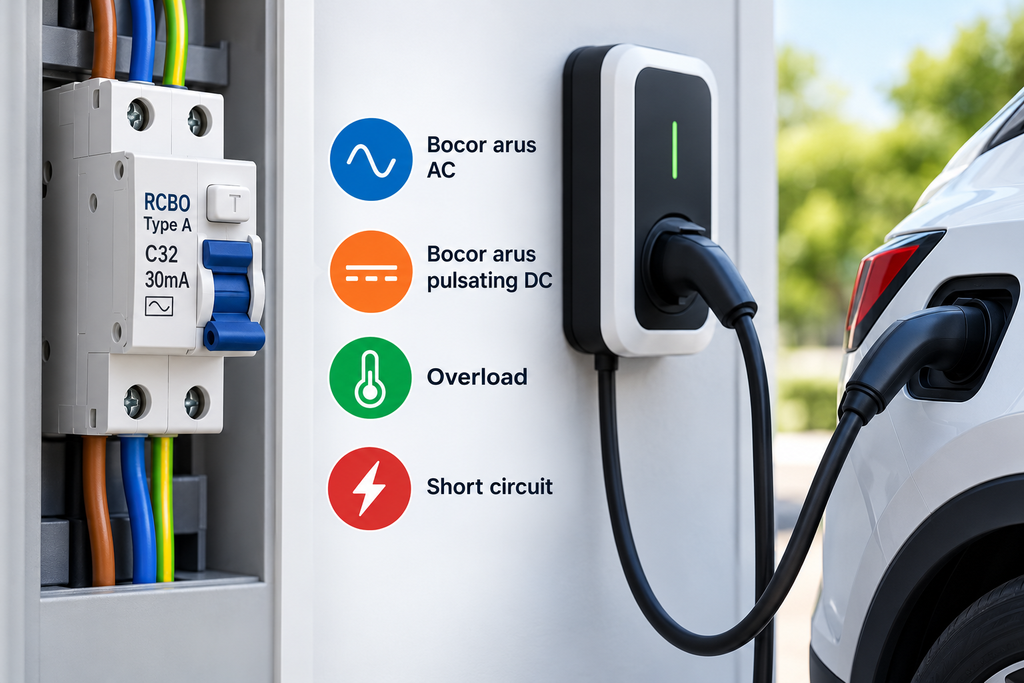

RCBO Type A dapat mendeteksi:

Kebocoran arus AC sinusoidal
Kebocoran pulsating DC
Overload
Short circuit

Karena itu, Type A lebih sesuai dibandingkan Type AC untuk instalasi EV Charger.

Apakah RCBO Type A Sudah Cukup?

Tergantung spesifikasi EV Charger.

Jika EV Charger sudah memiliki RDC-DD 6 mA DC leakage detection, RCBO Type A 30 mA dapat digunakan sebagai proteksi upstream. Contohnya, Schneider EVlink Home memiliki RDC-DD 6 mA terintegrasi dan tetap mensyaratkan setidaknya RCD Type A dengan sensitivitas maksimal 30 mA.

RDC-DD sendiri merupakan perangkat pendeteksi residual DC untuk EV charging yang dicakup oleh IEC 62955.

Namun apabila charger tidak memiliki perlindungan DC 6 mA, pemilihan proteksi perlu mengikuti spesifikasi charger dan standar instalasi; pada konfigurasi tertentu dapat dibutuhkan RCD/RCBO Type B atau solusi proteksi EV yang ekuivalen.

Contoh Pemilihan RCBO EV Charger

EV Charger	Arus Charging	Contoh RCBO
3,5–3,7 kW	±16 A	Type A 20 A / 30 mA*
7–7,4 kW	±32 A	Type A 32–40 A / 30 mA*
11 kW 3 Phase	±16 A/fasa	Type A 3P+N / 30 mA*
22 kW 3 Phase	±32 A/fasa	Type A 3P+N / 30 mA*

*Rating akhir harus disesuaikan dengan kabel, kapasitas charger, metode instalasi, proteksi internal charger, dan rekomendasi pabrikan.

RCBO vs MCB + RCCB

RCBO mempunyai keuntungan karena proteksi overcurrent dan residual current berada dalam satu perangkat. Panel menjadi lebih ringkas dan ketika terjadi gangguan pada jalur EV Charger, sirkuit tersebut dapat dipisahkan dari sirkuit rumah lainnya.

Untuk instalasi EV Charger, sebaiknya charger mempunyai jalur listrik dedicated dengan proteksi sendiri, bukan digabung dengan beban rumah lainnya.

Kesimpulan

RCBO Type A 30 mA merupakan pilihan yang baik untuk EV Charger AC apabila charger memiliki proteksi DC leakage 6 mA seperti RDC-DD. Type AC sebaiknya tidak dijadikan pilihan utama untuk EV charging.
