Cara Memasang EV Charger di Rumah: Panduan Aman dan Benar
Cara memasang EV charger di rumah yang benar adalah dengan menyediakan jalur listrik khusus dari panel, sistem proteksi yang sesuai, grounding yang baik, serta kapasitas daya rumah yang mencukupi. EV charger sebaiknya tidak sekadar disambungkan ke instalasi listrik rumah yang sudah ada tanpa pemeriksaan terlebih dahulu.
Di Indonesia, pengisian kendaraan listrik diperbolehkan melalui instalasi listrik privat seperti rumah atau perumahan, tetapi instalasinya tetap harus memenuhi ketentuan keselamatan ketenagalistrikan.
Apa yang Harus Dipersiapkan Sebelum Memasang EV Charger?
Langkah pertama adalah mengetahui spesifikasi charger dan kemampuan listrik rumah.
| EV Charger | Sistem | Arus Umum | Penggunaan |
|---|---|---|---|
| ±3,5 kW | 1 phase | 16A | Charging dasar/portable |
| 7,4 kW | 1 phase | 32A | Home wall charger |
| 11 kW | 3 phase | 16A/phase | Charging lebih cepat |
| 22 kW | 3 phase | 32A/phase | Rumah/premis dengan daya besar |
Selain daya PLN, teknisi perlu memeriksa panel listrik, kapasitas kabel utama, grounding, panjang jalur kabel dan beban listrik lain seperti AC, water heater atau kompor listrik.
Cara Memasang EV Charger di Rumah
1. Survey Instalasi Listrik
Periksa sumber listrik, daya PLN, kondisi panel, sistem grounding dan lokasi parkir kendaraan.
Survey diperlukan untuk menentukan apakah instalasi yang ada masih mampu menanggung beban EV charger atau membutuhkan peningkatan daya.
2. Buat Jalur Listrik Khusus
EV charger idealnya memiliki dedicated circuit atau jalur khusus dari panel listrik.
Jalur EV charger tidak disarankan dicampur sembarangan dengan stop kontak, AC atau beban rumah lainnya karena kendaraan dapat melakukan charging selama berjam-jam dengan arus relatif tinggi.
3. Pasang Sistem Proteksi
Instalasi biasanya membutuhkan beberapa perlindungan, seperti:
- MCB atau RCBO untuk proteksi arus lebih dan hubung singkat.
- RCD/RCCB untuk perlindungan terhadap arus bocor.
- Grounding atau protective earth.
- Proteksi tambahan seperti SPD apabila diperlukan berdasarkan desain instalasi dan risiko lokasi.
Pemilihan RCD harus mengikuti spesifikasi EV charger. Sebagai contoh, charger yang telah memiliki 6 mA DC residual-current detection dapat menggunakan RCD Type A 30 mA sesuai ketentuan produsennya. Charger yang tidak mempunyai proteksi DC tersebut dapat membutuhkan sistem proteksi berbeda.
4. Tentukan Ukuran Kabel
Ukuran kabel tidak sebaiknya ditentukan hanya berdasarkan watt charger.
Teknisi perlu mempertimbangkan arus, panjang kabel, metode pemasangan, suhu lingkungan, voltage drop dan kemampuan hantar arus kabel sesuai standar instalasi.
Karena itu, dua instalasi EV charger 7,4 kW belum tentu menggunakan konfigurasi kabel yang sama.

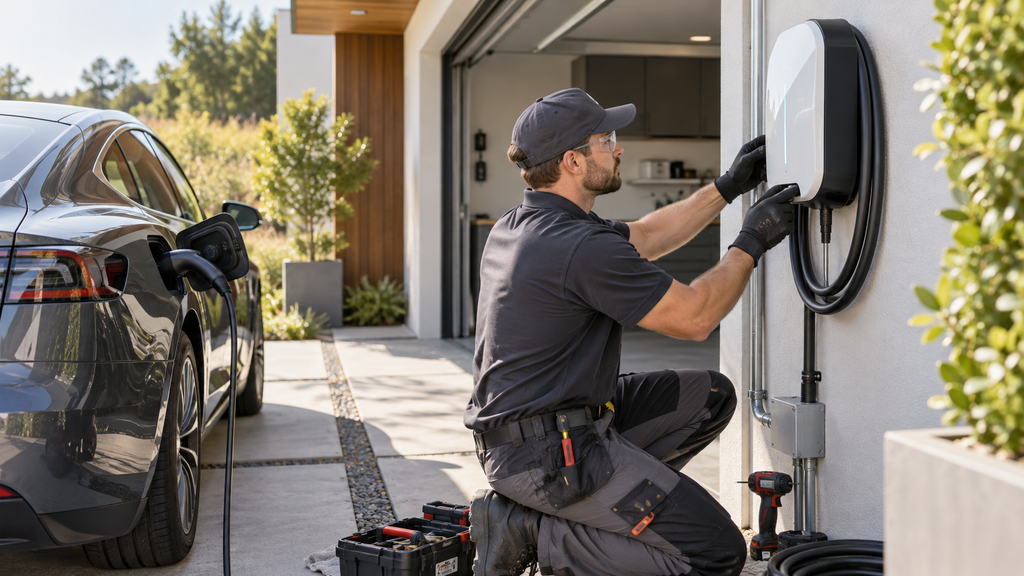

5. Pasang EV Charger
Wall charger dipasang pada posisi yang mudah dijangkau kendaraan, terlindungi dari benturan dan sesuai persyaratan lingkungan dari produsen.
Kabel kemudian dihubungkan ke panel proteksi dan sistem grounding sesuai diagram instalasi charger.
6. Testing dan Commissioning
Sebelum digunakan, instalasi perlu diperiksa kembali. Beberapa hal yang penting antara lain kontinuitas grounding, polaritas, tegangan, fungsi perangkat proteksi serta pengujian charging dengan kendaraan.
Kenapa EV Charger Tidak Sebaiknya Dipasang Sembarangan?
EV charger merupakan beban listrik berdaya tinggi yang dapat bekerja terus-menerus selama beberapa jam. Kesalahan pemilihan kabel, koneksi terminal, grounding atau perangkat proteksi dapat meningkatkan risiko panas berlebih, kebocoran arus dan gangguan listrik.
IEC 60364-7-722 secara khusus mengatur instalasi listrik yang memasok kendaraan listrik, sedangkan regulasi Indonesia juga mewajibkan infrastruktur pengisian kendaraan listrik memenuhi ketentuan keselamatan ketenagalistrikan. Langsung hubungi kami untuk assistance pemasangan.
FAQ
Apakah EV charger bisa dipasang sendiri?
Secara fisik mungkin terlihat sederhana, tetapi pekerjaan pada panel dan instalasi tegangan listrik sebaiknya dilakukan tenaga listrik yang kompeten.
Apakah rumah harus tambah daya PLN?
Tidak selalu. Kebutuhannya tergantung daya charger, daya PLN saat ini dan beban rumah yang digunakan bersamaan.
Apakah EV charger membutuhkan grounding?
Ya. Protective earth merupakan bagian penting dari sistem keselamatan instalasi EV charger.
Kesimpulan
Cara memasang EV charger di rumah bukan hanya memasang wall charger di dinding. Instalasi harus dimulai dari survey daya, jalur khusus, kabel yang tepat, MCB/RCD, grounding hingga testing akhir.
Untuk instalasi baru, survey kondisi kelistrikan terlebih dahulu dapat membantu menentukan kapasitas charger yang sesuai sekaligus menghindari upgrade listrik yang tidak diperlukan.
