Grounding untuk EV Charger: Fungsi, Cara Kerja, dan Berapa Nilai yang Baik?
Grounding untuk EV charger adalah sistem pembumian yang menghubungkan bagian konduktif instalasi ke bumi melalui konduktor proteksi (PE). Tujuannya adalah membantu membatasi tegangan sentuh berbahaya dan mendukung kerja perangkat proteksi ketika terjadi kegagalan isolasi atau arus bocor.
Karena EV charger merupakan beban listrik berdaya relatif besar dan sering dipasang di garasi atau area semi-outdoor, grounding menjadi bagian penting dari sistem keselamatan instalasi.
Kenapa EV Charger Membutuhkan Grounding?
Jika terjadi kerusakan isolasi, konduktor fase dapat bersentuhan dengan bodi logam charger atau bagian konduktif lainnya. Kondisi tersebut berpotensi menimbulkan tegangan sentuh dan risiko sengatan listrik.
IEC 60364-7-722 secara khusus membahas instalasi listrik yang memasok kendaraan listrik. Di Indonesia, SNI 0225-5-54:2020 (PUIL) mengatur susunan pembumian dan konduktor proteksi dan saat ini tercatat berstatus berlaku di BSN.
Grounding harus dipandang sebagai satu sistem dengan MCB, RCCB/RCD atau RCBO, bukan sebagai pengganti perangkat proteksi tersebut.
Bagaimana Grounding EV Charger Bekerja?
Secara sederhana, jalur proteksinya adalah:
EV Charger → Konduktor PE → Terminal Pembumian → Elektroda Bumi
Ketika terjadi gangguan ke bagian konduktif, sistem pembumian menyediakan jalur proteksi. Sementara itu, RCD/RCCB atau RCBO mendeteksi arus residual dan dapat memutus suplai ketika kondisi gangguan memenuhi karakteristik trip perangkat.
Untuk AC charging, pemilihan RCD juga perlu memperhitungkan kemungkinan komponen DC. ABB menjelaskan bahwa konfigurasi dapat menggunakan Type B, atau Type A bersama proteksi DC residual seperti RDC-DD 6 mA, tergantung desain charger.
| Komponen | Fungsi Utama |
|---|---|
| Grounding / PE | Jalur proteksi saat terjadi gangguan |
| RCD/RCCB | Mendeteksi arus residual/kebocoran |
| MCB | Proteksi arus lebih dan hubung singkat |
| SPD | Membatasi tegangan lebih transien |
| Elektroda bumi | Menghubungkan sistem pembumian dengan tanah |
Berapa Ohm Grounding yang Baik untuk EV Charger?
Semakin rendah dan stabil resistansi pembumian, umumnya semakin baik, tetapi keamanan instalasi tidak boleh dinilai hanya berdasarkan satu angka.
Dalam praktik instalasi Indonesia, ≤5 Ω sering digunakan sebagai target umum pembumian, dan sejumlah referensi teknis Indonesia mengaitkan angka tersebut dengan PUIL.
Namun hasil akhir tetap perlu mempertimbangkan jenis sistem pembumian seperti TT atau TN, karakteristik RCD, impedansi jalur gangguan, kondisi tanah, serta petunjuk produsen EV charger. Schneider juga menekankan bahwa desain proteksi EV bergantung pada sistem earthing suplai dan karakteristik chargernya.

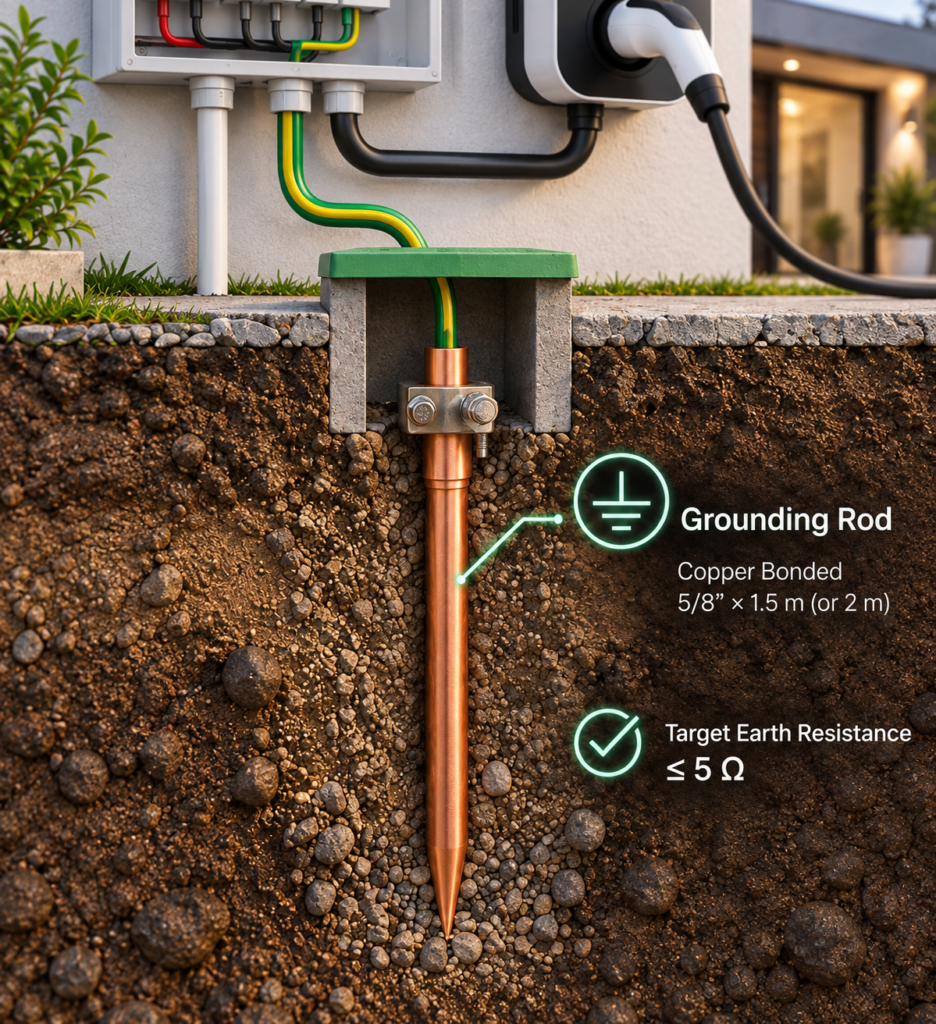

Karena itu, batang grounding 1,5 meter tidak otomatis menghasilkan ≤5 Ω. Resistivitas tanah, kelembapan, kedalaman elektroda, kualitas sambungan dan jumlah elektroda sangat memengaruhi hasil.
Nilainya harus diverifikasi menggunakan earth tester.
Apakah Grounding Rumah Lama Bisa Dipakai?
Bisa, jika setelah inspeksi dan pengukuran kondisinya masih memenuhi kebutuhan instalasi EV charger.
Teknisi sebaiknya memeriksa:
- kontinuitas kabel PE;
- kondisi dan korosi elektroda;
- sambungan grounding;
- ukuran konduktor proteksi; dan
- resistansi pembumian aktual.
Memasang EV charger hanya karena rumah “sudah memiliki grounding” tanpa melakukan pengujian bukan pendekatan yang ideal.
FAQ Grounding EV Charger
Apakah EV charger bisa charging tanpa grounding?
Beberapa charger dapat menolak charging ketika mendeteksi masalah pada PE. Dari sisi keselamatan, pembumian yang benar tetap merupakan bagian penting dari sistem proteksi.
Apakah grounding menggantikan RCCB atau RCBO?
Tidak. Grounding dan RCD/RCBO memiliki fungsi berbeda dan bekerja bersama.
Bagaimana jika grounding lebih dari 5 Ω?
Teknisi dapat mengevaluasi kedalaman dan jumlah elektroda, lokasi pemasangan, sambungan, serta kondisi tanah kemudian melakukan pengukuran ulang.
Kesimpulan
Grounding EV charger bukan sekadar menanam batang tembaga ke tanah. Instalasi yang baik mencakup konduktor PE yang kontinu, elektroda pembumian yang sesuai, pengukuran resistansi, serta koordinasi dengan MCB, RCD/RCBO dan proteksi lainnya.
Untuk pemasangan EV charger di rumah, pemeriksaan instalasi dan pengukuran grounding terlebih dahulu membantu memastikan sistem charging bekerja lebih aman dan sesuai kebutuhan.
