MCB, RCBO dan Proteksi EV Charger: Apa Bedanya dan Mana yang Dibutuhkan?
MCB dan RCBO merupakan perangkat proteksi penting pada instalasi EV charger, tetapi keduanya memiliki fungsi berbeda. MCB melindungi kabel dan instalasi dari arus berlebih serta hubung singkat, sedangkan RCBO menggabungkan proteksi arus lebih dengan proteksi kebocoran arus ke tanah.
Pada instalasi EV charger rumah, proteksi tidak hanya soal memasang MCB. Sistem biasanya perlu mempertimbangkan proteksi arus lebih, kebocoran listrik, gangguan DC, surge protection, serta grounding.
Apa Itu MCB pada EV Charger?
MCB (Miniature Circuit Breaker) berfungsi memutus aliran listrik ketika terjadi overload atau short circuit.
Misalnya, charger menarik arus melebihi kemampuan kabel dalam waktu tertentu. MCB akan memutus sirkuit untuk membantu mencegah kabel mengalami panas berlebihan.
Namun, MCB biasa tidak dirancang untuk mendeteksi kebocoran arus kecil ke tanah yang dapat membahayakan manusia. Karena itu, instalasi EV charger memerlukan perlindungan residual-current yang sesuai.
Ukuran MCB juga tidak boleh ditentukan hanya berdasarkan daya charger. Rating charger, ukuran dan panjang kabel, metode pemasangan, temperatur serta rekomendasi produsen harus diperhitungkan. Manual ABB Terra AC, misalnya, memberikan contoh proteksi 20 A untuk EVSE 16 A dan 40 A untuk EVSE 32 A, sambil menegaskan bahwa pemilihan akhir bergantung pada kondisi instalasi.
Apa Itu RCBO?
RCBO (Residual Current Breaker with Overcurrent Protection) menggabungkan dua fungsi utama:
- proteksi overload dan short circuit seperti MCB; dan
- proteksi residual current atau kebocoran listrik seperti RCD/RCCB.
Karena itu, satu RCBO dapat menggantikan kombinasi MCB + RCCB pada aplikasi tertentu, selama spesifikasi RCBO sesuai dengan EV charger dan sistem instalasinya.
| Perangkat | Overload | Short Circuit | Kebocoran Arus |
|---|---|---|---|
| MCB | ✓ | ✓ | ✕ |
| RCCB/RCD | ✕ | ✕ | ✓ |
| RCBO | ✓ | ✓ | ✓ |
| SPD | ✕ | ✕ | Proteksi lonjakan tegangan |
Mengapa EV Charger Membutuhkan RCD Type A atau Type B?
EV charger merupakan beban elektronik sehingga karakteristik arus bocornya lebih kompleks dibanding beban rumah biasa.
RCD Type A dapat mendeteksi arus residual AC sinusoidal dan pulsating DC. ABB menjelaskan bahwa untuk pengisian EV Mode 3, Type A 30 mA dapat digunakan bersama sistem yang memiliki perlindungan terhadap residual DC yang sesuai.
Contohnya, Schneider EVlink Home sudah memiliki RDC-DD 6 mA DC, tetapi Schneider tetap mensyaratkan tambahan RCD minimal Type A dengan sensitivitas maksimum 30 mA di sisi upstream.
Jika charger tidak memiliki proteksi DC 6 mA yang sesuai, pemilihan RCD bisa berbeda dan Type B dapat diperlukan sesuai desain charger, instruksi produsen, serta standar instalasi yang berlaku.
IEC 62955 sendiri secara khusus mengatur perangkat Residual Direct Current Detecting Device (RDC-DD) untuk pengisian EV Mode 3.
Apakah EV Charger Juga Membutuhkan SPD?
Selain MCB dan RCBO/RCD, SPD (Surge Protective Device) digunakan untuk membatasi transient overvoltage yang dapat muncul akibat petir maupun switching pada jaringan.
ABB menjelaskan bahwa pemilihan SPD untuk infrastruktur charging EV harus mempertimbangkan sistem instalasi, level proteksi tegangan dan kondisi proteksi petir bangunan.
SPD bukan pengganti MCB atau RCBO. Ketiganya menangani jenis gangguan yang berbeda.
Bagaimana Susunan Proteksi EV Charger?

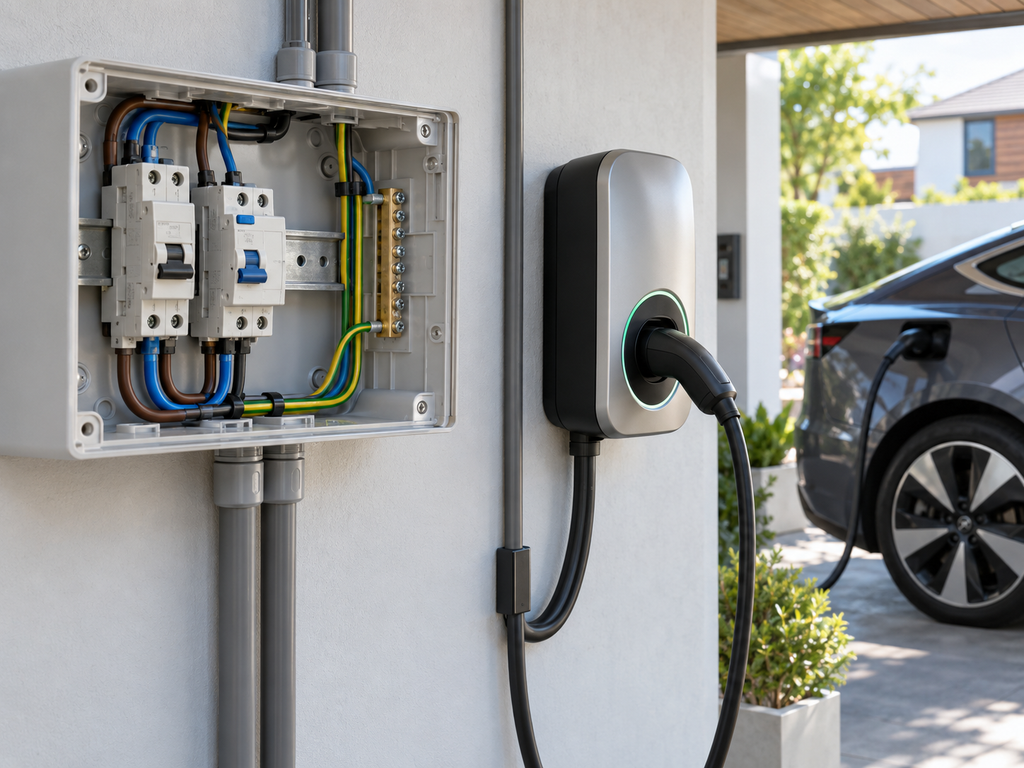

Secara konseptual, instalasi EV charger rumah dapat memiliki:
Sumber PLN → proteksi arus lebih → proteksi residual current → SPD → EV charger → kendaraan, dengan sistem grounding/PE yang sesuai.
Urutan dan konfigurasi sebenarnya harus mengikuti desain panel, sistem pembumian, spesifikasi charger dan petunjuk produsen.
FAQ
Apakah EV charger cukup menggunakan MCB?
Tidak. MCB terutama menangani overload dan short circuit. Proteksi kebocoran arus tetap perlu dipertimbangkan.
Lebih baik MCB + RCCB atau RCBO?
Keduanya dapat digunakan jika spesifikasinya sesuai. RCBO menggabungkan fungsi MCB dan residual-current protection dalam satu perangkat.
Apakah semua EV charger harus menggunakan Type B?
Tidak selalu. Charger dengan RDC-DD 6 mA dapat memungkinkan penggunaan Type A sesuai persyaratan produsennya. Karena itu, periksa manual EV charger sebelum menentukan perangkat proteksi.
Kesimpulan: proteksi EV charger sebaiknya dipandang sebagai satu sistem—bukan sekadar MCB. MCB/RCBO, perlindungan residual current, deteksi DC, SPD dan grounding perlu dirancang agar bekerja bersama.
